Unita' in legno di disegno personale in corso di realizzazione.
La struttura è prevista in legno e resina epossidica.
Lunghezza 8,40 metri (lenght: 27')
Larghezza 2,54 metri (beam: 100'')
Motorizzazione: fuoribordo 200hp
Il deadrise misurato sullo specchio di poppa è di 15 gradi.
Essendo una costruzione amatoriale, sprovvisita di marcatura CE, potrà trasportare solo fino a sette persone.

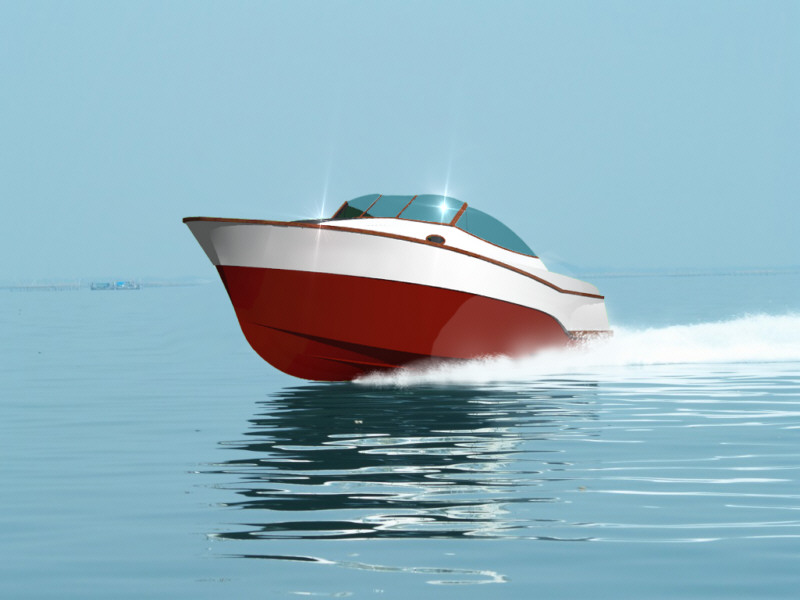

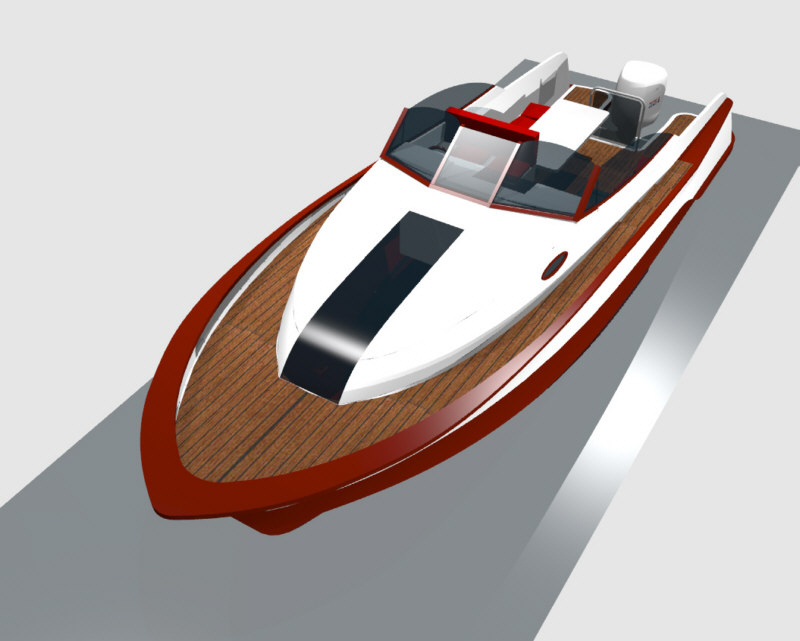

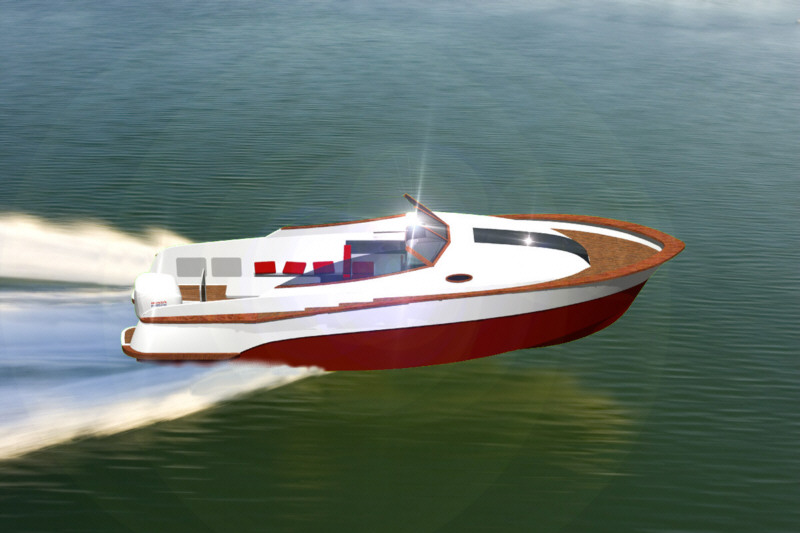

Vista prospettica: rappresentazione grafica.

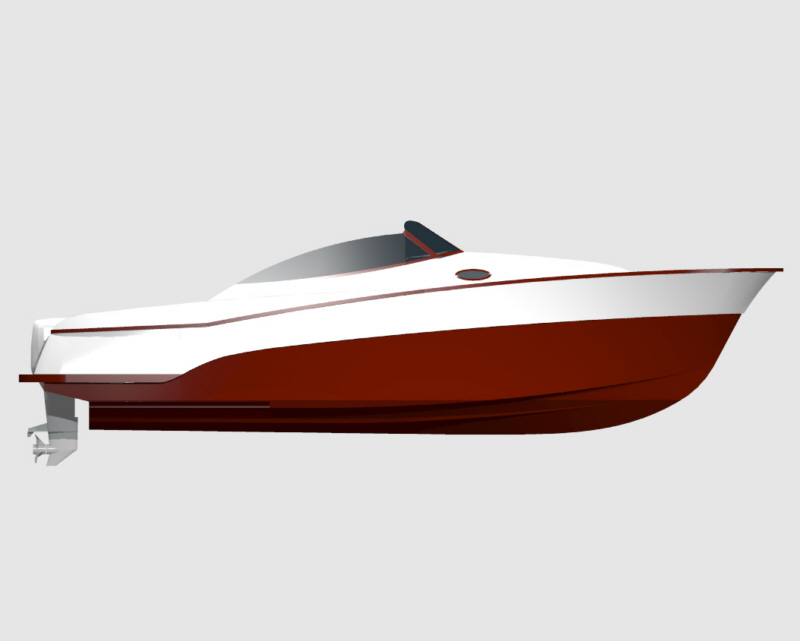

Le aree della carena colorate in rosso scuro saranno rivestite in mogano lucido, lasciato a vista.

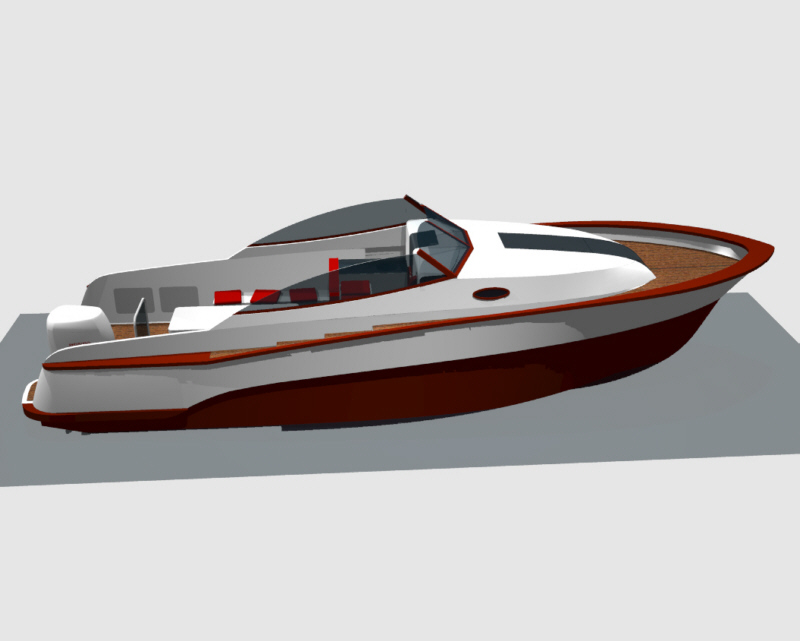

Vista prospettica: rappresentazione grafica.

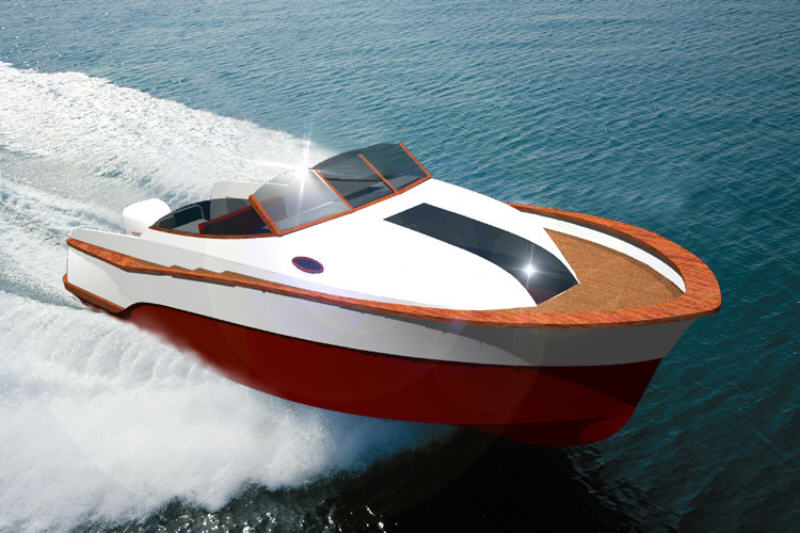

Vista prospettica: rappresentazione grafica.

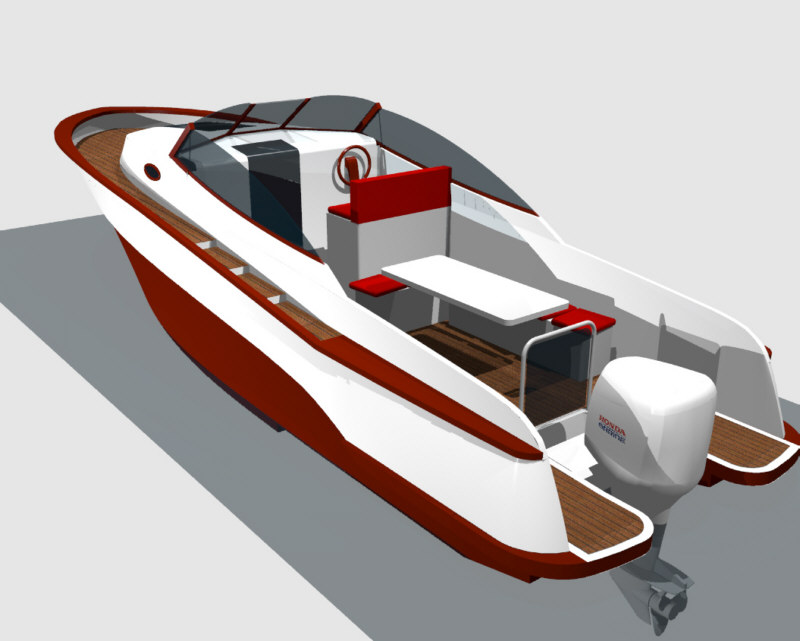

Vista prospettica: rappresentazione grafica.

Vista prospettica: rappresentazione grafica.

Vista prospettica: rappresentazione grafica.

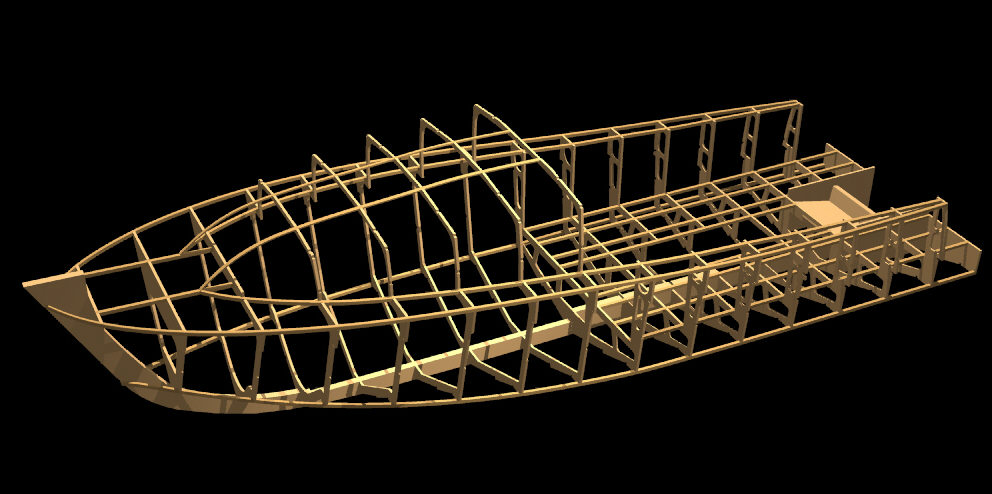

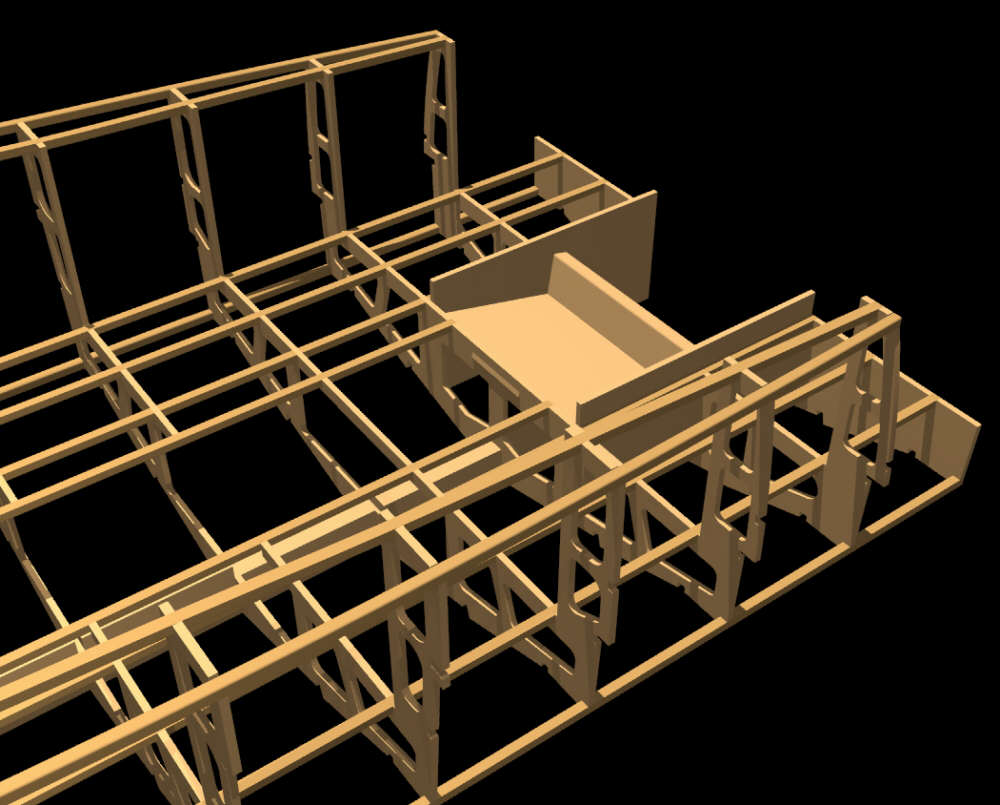

Rappresentazione grafica della struttura.
Per semplicità mancano alcuni correnti.

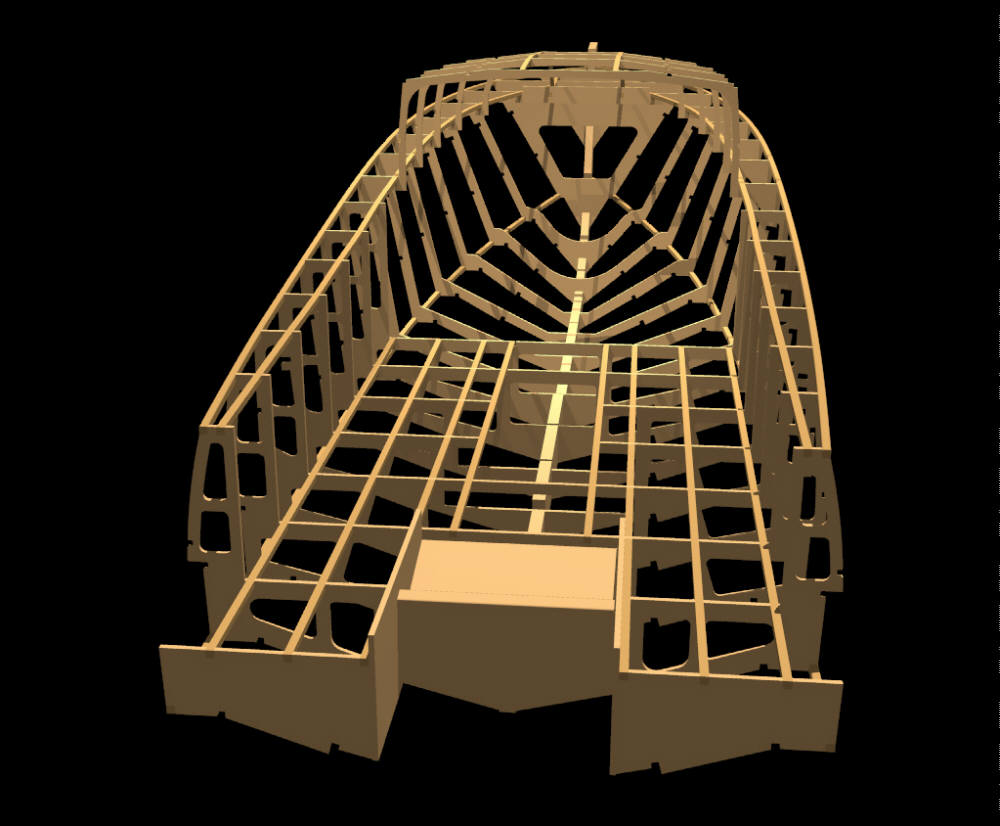

Rappresentazione grafica della struttura.
Per semplicità mancano alcuni correnti.

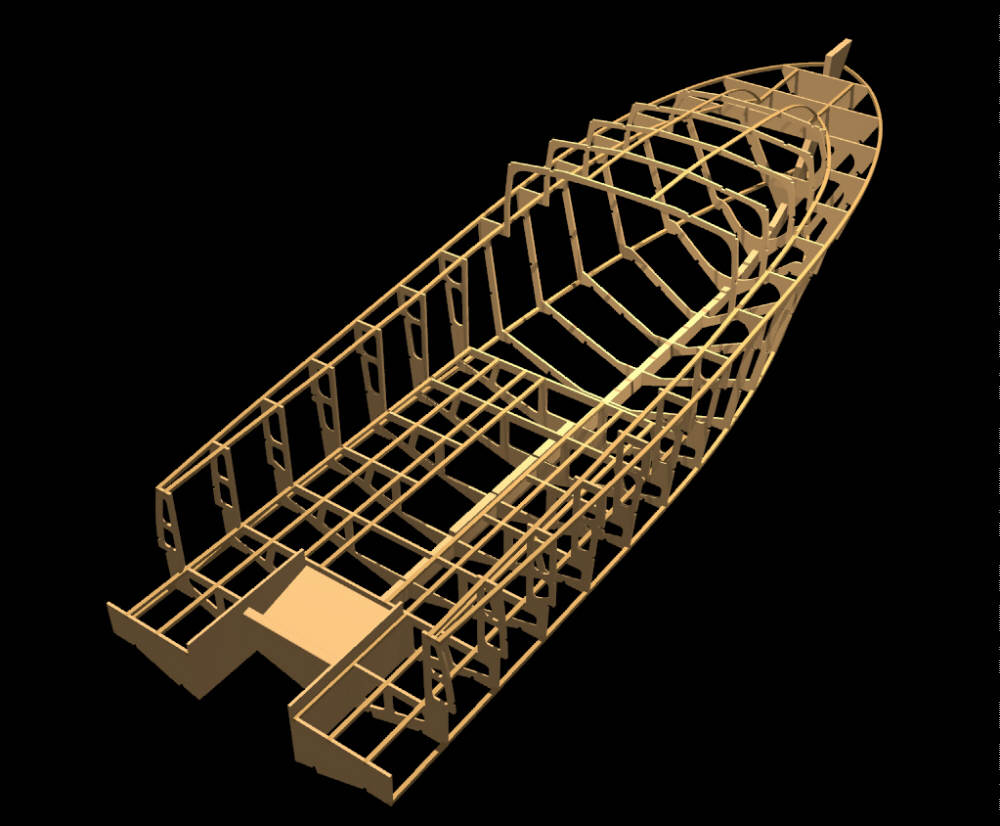

Rappresentazione grafica della struttura.
Per semplicità mancano alcuni correnti.

Rappresentazione grafica della struttura.
Per semplicità mancano alcuni correnti.

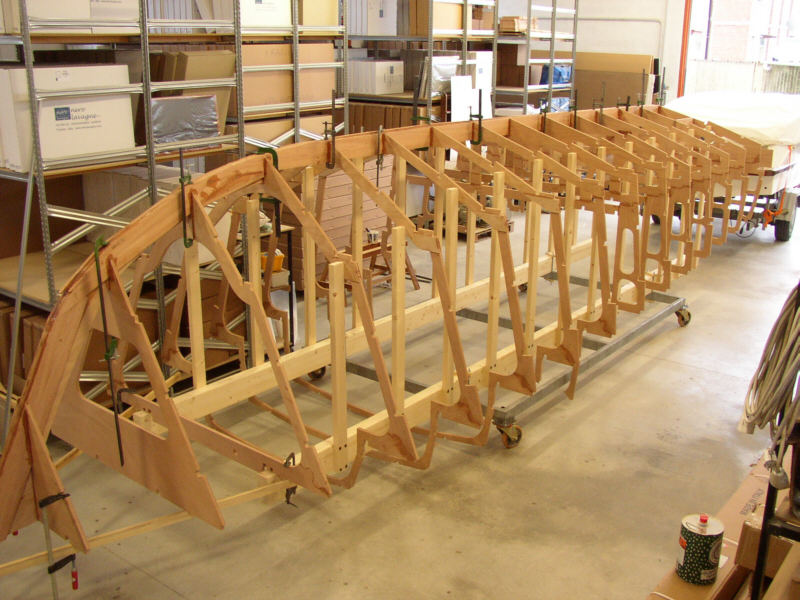

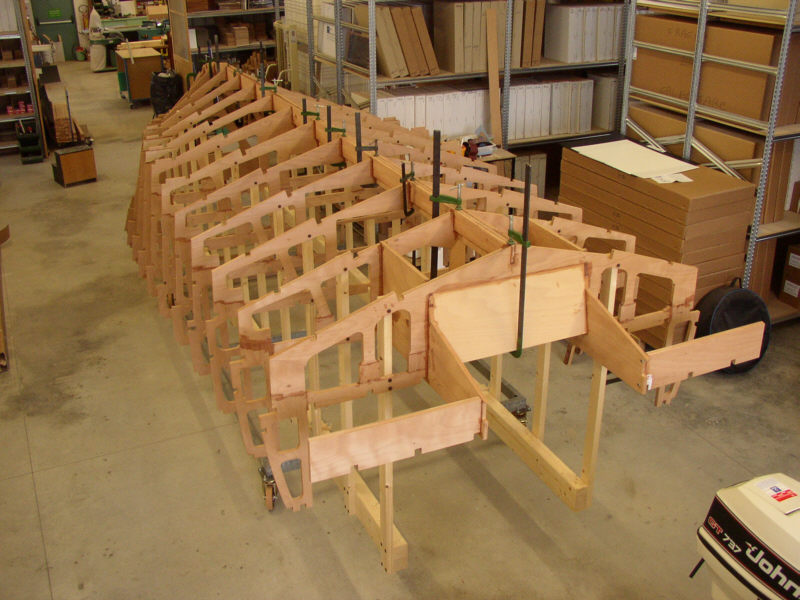

La struttura in costruzione.
Il montaggio si esegue a rovescio per maggiore semplicità.
Lo scaletto sul quale sono provvisoriamente avvitate le ordinate, è fissato su un robusto telaio metallico carrellato.

Tutte le ordinate sono in multistrato marino di Okoumè con spessore 20mm.
Le ordinate sono state tagliate con un grande pantografo CNC.

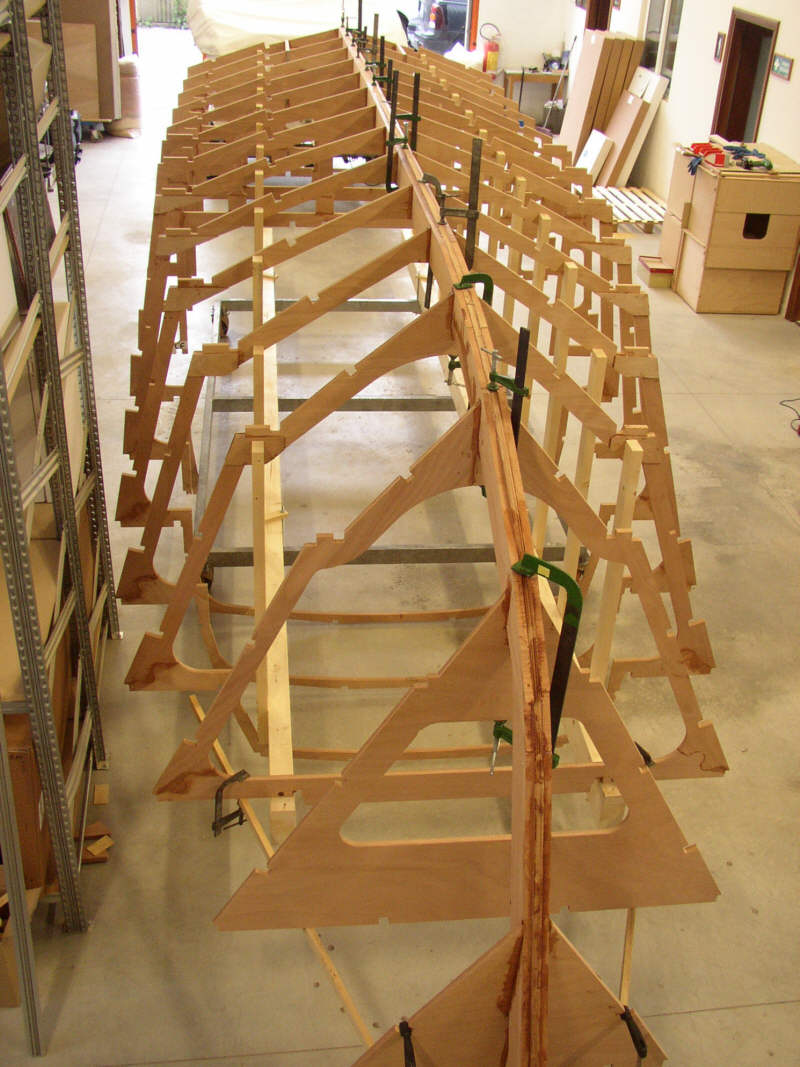

Ossatura vista da una diversa angolazione.

Ho iniziato a presentare i correnti, sia del fondo che delle fiancate.
Tutti i correnti sono in Mogano con giunzioni a palella.

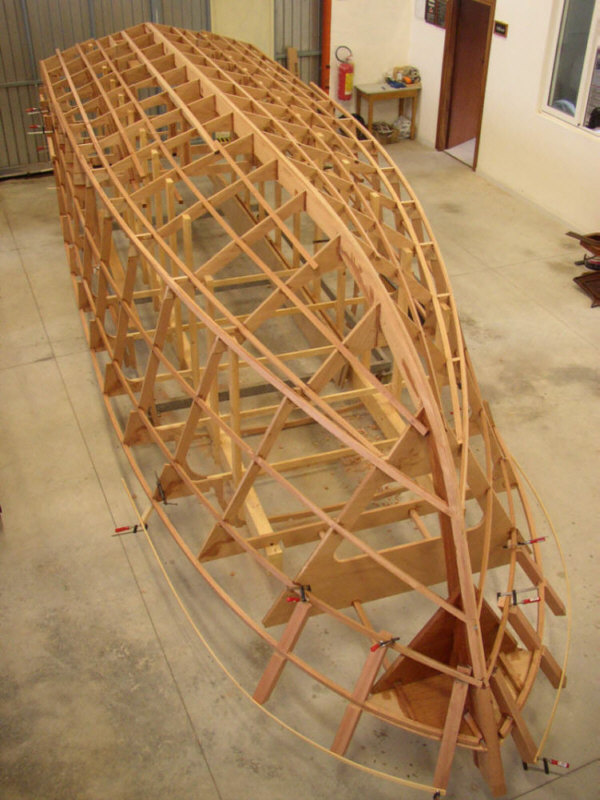

Quasi tutti i correnti sono presentati e resinati alle ordinate.

La fotografia è rovesciata per mostrate realisticamente la struttura.

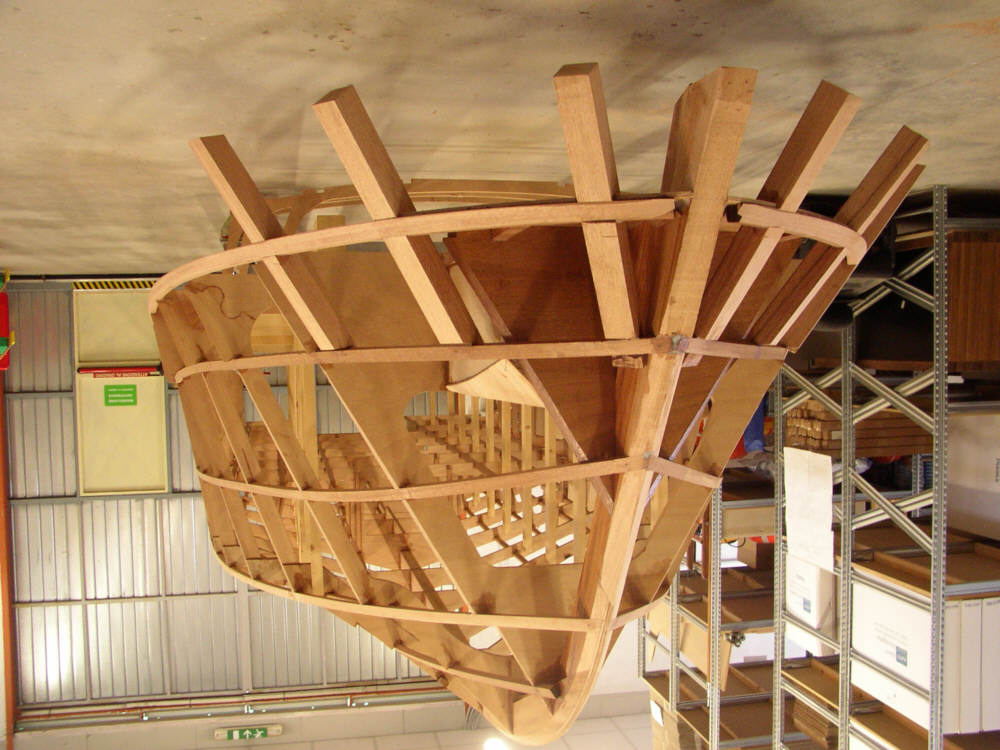

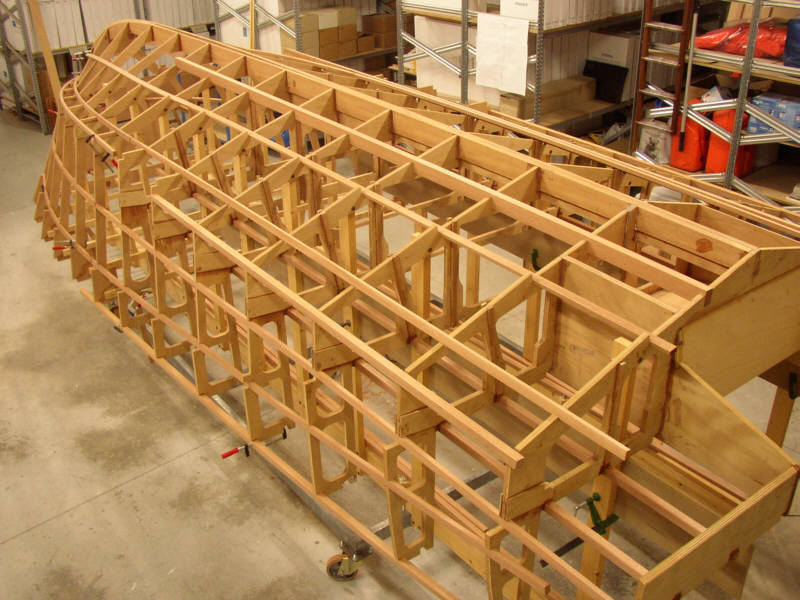

L'ossatura è sostanzialmente completa.

La fotografia è rovesciata per mostrare realisticamente la struttura.
